pyvista.AxesActor

class AxesActor

vtkAxesActor の軸のアクターラッパーです．

シーン内の3D軸を表現するために使用される2D/3Dハイブリッドアクターです．ユーザーは，シャフトまたはチップに使用するジオメトリを定義でき，3 つの軸のテキストを設定できます．完全なカスタマイズ オプションを見るには， vtkAxesActor Details を参照してください．

参考

AxesAssembly

Axes Objects

Example showing different axes objects.

例

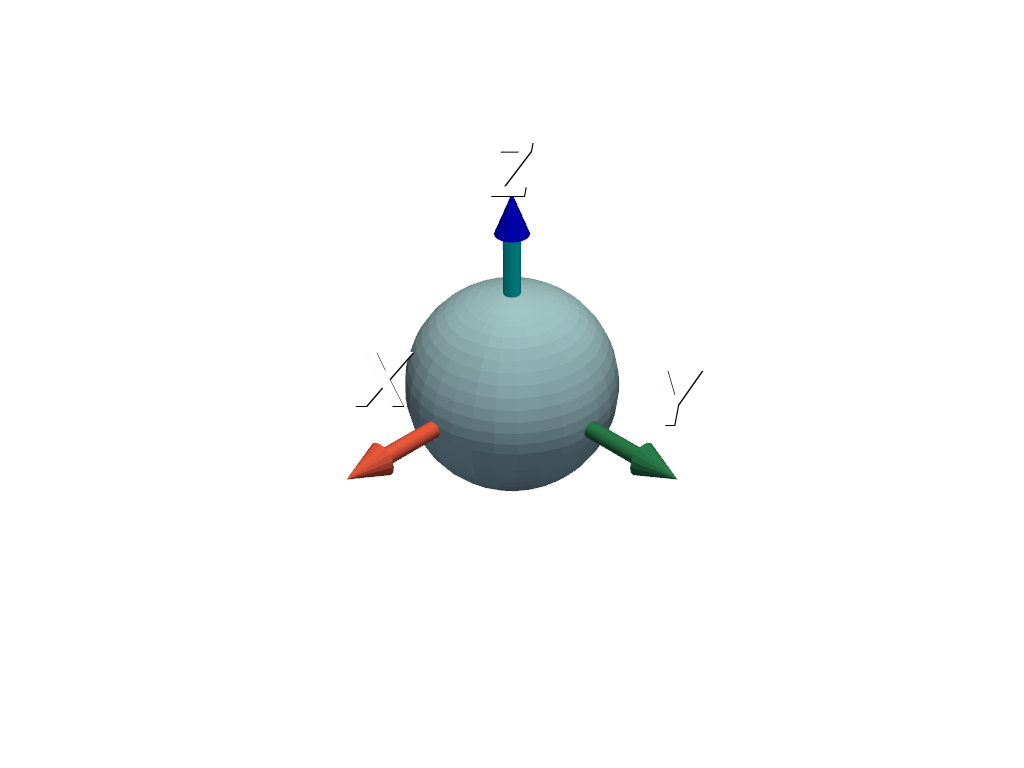

軸の色や形をカスタマイズします．

>>> import pyvista as pv

>>> axes = pv.Axes()
>>> axes.axes_actor.z_axis_shaft_properties.color = (0.0, 1.0, 1.0)
>>> axes.axes_actor.shaft_type = axes.axes_actor.ShaftType.CYLINDER
>>> pl = pv.Plotter()
>>> _ = pl.add_actor(axes.axes_actor)
>>> _ = pl.add_mesh(pv.Sphere())
>>> pl.show()

スタティックシーン

インタラクティブなシーン

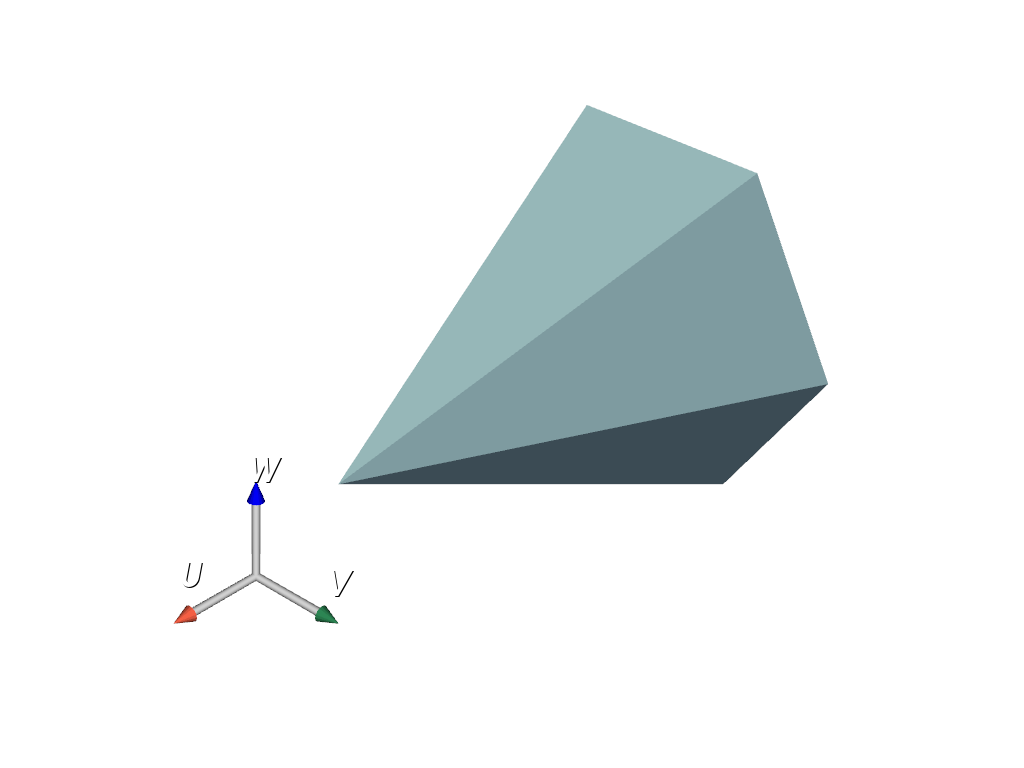

または， add_orientation_widget() でカスタムオリエンテーションウィジェットとして使用できます:

>>> import pyvista as pv

>>> axes = pv.Axes()
>>> axes_actor = axes.axes_actor
>>> axes.axes_actor.shaft_type = 0

>>> axes_actor.x_axis_shaft_properties.color = (1.0, 1.0, 1.0)
>>> axes_actor.y_axis_shaft_properties.color = (1.0, 1.0, 1.0)
>>> axes_actor.z_axis_shaft_properties.color = (1.0, 1.0, 1.0)

>>> axes_actor.x_label = 'U'
>>> axes_actor.y_label = 'V'
>>> axes_actor.z_label = 'W'

>>> pl = pv.Plotter()
>>> _ = pl.add_mesh(pv.Cone())
>>> _ = pl.add_orientation_widget(
...     axes_actor,
...     viewport=(0, 0, 0.5, 0.5),
... )
>>> pl.show()

スタティックシーン

インタラクティブなシーン

メソッド

アトリビュート

AxesActor.bounds	Return the bounding box of this.
AxesActor.center	Return the center.
AxesActor.cone_radius	円錐の先端の半径を返すか設定します．
AxesActor.cone_resolution	円錐の解像度を返すか設定します．
AxesActor.cylinder_radius	軸筒の先端の半径を返すか設定します．
AxesActor.cylinder_resolution	軸筒の先端の解像度を返すか設定します．
AxesActor.label_position	軸に沿ったラベルの位置．
AxesActor.labels	Return or set the axes labels.
AxesActor.shaft_length	軸の長さを取得または設定します．
AxesActor.shaft_type	シャフトの種類を返すか設定します．
AxesActor.sphere_radius	球体の先端の半径を返すか設定します．
AxesActor.sphere_resolution	球体の先端の解像度を返すか設定します．
AxesActor.tip_length	チップの長さを取得または設定します．
AxesActor.tip_type	シャフトの種類を返すか設定します．
AxesActor.total_length	全軸の長さを取得または設定します．
AxesActor.visibility	AxesActorの表示を返すか設定します．
AxesActor.x_axis_label	Return or set the label for the x-axis.
AxesActor.x_axis_shaft_properties	Return or set the properties of the x-axis shaft.
AxesActor.x_axis_tip_properties	Return or set the properties of the x-axis tip.
AxesActor.x_label	Return or set the label for the x-axis.
AxesActor.y_axis_label	Return or set the label for the y-axis.
AxesActor.y_axis_shaft_properties	Return or set the properties of the y-axis shaft.
AxesActor.y_axis_tip_properties	Return or set the properties of the y-axis tip.
AxesActor.y_label	Return or set the label for the y-axis.
AxesActor.z_axis_label	Return or set the label for the z-axis.
AxesActor.z_axis_shaft_properties	Return or set the properties of the z-axis shaft.
AxesActor.z_axis_tip_properties	Return or set the properties of the z-axis tip.
AxesActor.z_label	Return or set the label for the z-axis.
